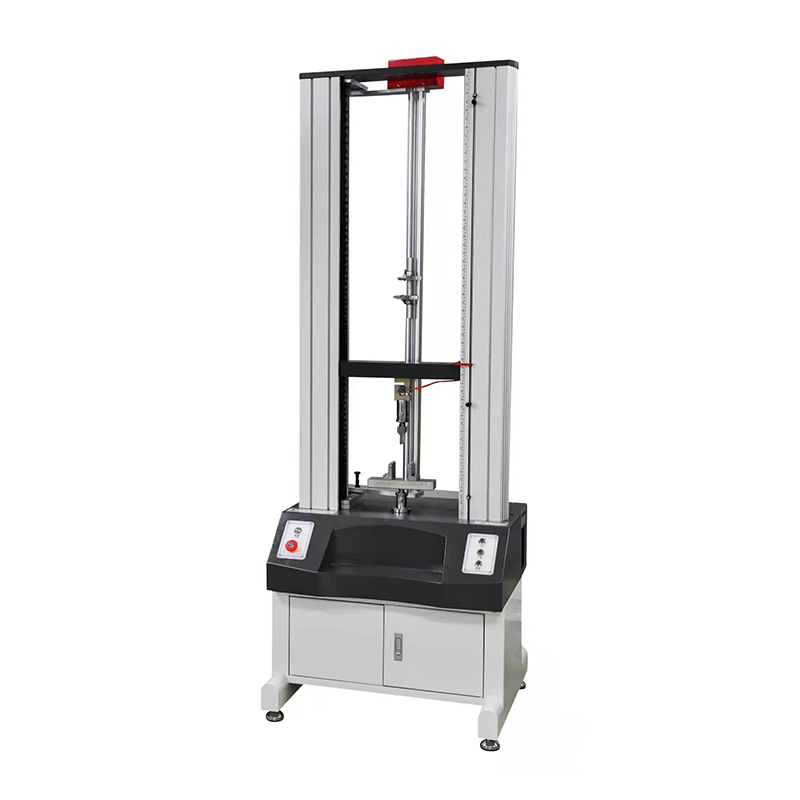

产品名称：高端电脑拉力试验机

产品型号：CJ-SZ03

WS型电脑伺服系统双柱万能材料试验机是专门针对高等院校、科研院所而设计的新一代双空间微机控制电子万能试验机。试验机主机与辅具的设计借鉴了国际先进技术，外形美观，操作方便，性能稳定可靠。计算机系统通过控制器，经调速系统控制交流伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，无污染、噪音低，效率高，具有非常宽的调速范围和横梁移动距离，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

一：产品特点

塑料拉力机适用对橡胶材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能的测试，还可以进行等速加载、等速变形、等速位移的自动控制试验，并有低周载荷循环、变形循环、位移循环的功能。求取伸长率、拉伸强度、弯曲模量、弹性模量、屈服强度、净能量、折返能量、总能量等指标.，可配备高低温试验箱、高温炉等拓展装置。

采用 PC进行数据处理分析，试验结果可自动保存，试验结束后可重新调出试验曲线，通过曲线遍历重现试验过程，或进行曲线比较、曲线放大。Windows、visit平台下的试验软件，具有很强的数据和图形处理功能，可即时打印出完整的试验报告和试验曲线。

二、 适用标准：

三、 技术指标：

Ø 荷重元：1000KG

Ø 力量解析度：1/300000

Ø 力量准确度：≤0.5％

Ø 力量放大倍数：7段自动切换

Ø 位移解析度：1/1000MM

Ø 位移准确度：≤1％

Ø 金属引伸计解析度：1/1000 (需另定)

Ø 金属引伸计准确度：≤0.5％

Ø 大变形引伸计准确度：±1mm（需另定）

Ø 速度范围：0.01－500mm/min（特殊测试速度亦可依客户需求定制）.

Ø 行走空间：900mm（含夹持器、特殊测试空间亦可依客户需求定制）.

Ø 测试宽度：400mm（特殊测试宽度亦可依客户需求定制）.

Ø 使用电源:∮220V 50HZ.

Ø 功率：约1000W

Ø 机台尺寸:约500×500×1500 mm(长×宽×高).

Ø 机台重量:约250kg

四、 参数配置：

Ø 高精度美国世铨力量传感器: 0~10KN。力量精度在±0.5%以内。

Ø 全程力量最大解析度 1/1000,000

Ø 容量分段:全程七档：×1，×2，×5，×10，×20，×50，×100

Ø 采用高精度24 bits A/D

Ø 动力系统: 日本松下伺服电机+松下伺服器＋日本行星减速机＋台湾滚石滚珠丝杆＋光杆直线轴承＋美国世铨传感器.

Ø 调速系统采用交流伺服调速系统及交流伺服电机，性能稳定可靠，具有过流、过压、过载等保护装置。

Ø 控制系统:采用Pulse Command控制方式使控制更精准速度控制范围0.001~1000 mm/min。

Ø 数据传输方式：RS232传输

Ø 显示方式:UTM107+WIN-XP测试软件计算机屏幕显示

Ø 安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机

功能

五、 软件功能（电脑系统具备）

Ø 测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范

Ø 提供使用者设定所有试品数据，一次输入数据永久重复使用。并可自行增修公式以提高测试数据契合性

Ø 双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式（测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局）

Ø 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch

Ø 图形曲线尺度自动最佳化(Auto Scale)，可使图形以最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变,荷重-2点延伸图，以及多曲线对比

Ø 测试结果可以EXCEL、PDF、WORD等报表格式输出

Ø 测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。数据备份：测试数据可保存在任意硬盘分区

Ø 种语言随机切换：简体中文、繁体中文、英文

六、 配置清单：
