规格 参数 | CJ-CNC-4030AH | |
工 作 台 | X/Y轴行程 | 400MM*300MM |
Z轴行程 | 有效空间245mm,调焦行程200mm,工作距离90mm | |
金属台面尺寸 | 600MM*500MM | |
玻璃台面尺寸 | 430MM*330MM | |
传动型式 | 传动型:X/Y/Z轴台湾进口精密线性导轨和台湾进口研磨级滚珠螺杆 | |
测量伺服驱动系统 | 三轴金属贴片尺 分辨率:X/Y/Z轴0.0002MM(0.2UM) | |
测量精度:≤3.0UM+L/200 重复精度:≤3.0UM | ||
X/Y/Z三轴台湾高性能闭环伺服电机,双重闭环控制系统 | ||
影像系统 | 摄像机:200W数字相机 1/2″CCD 摄像机放大倍率30-140X | |
自动连续变倍镜头:高清变倍镜头//连续放大倍率0.7-5.0X | ||
光源系统 | 5环8区表面光源与透射光源LED冷光源、寿命长、亮度可调 | |
仪器外形尺寸(L*W*H) | 900MM*1050MM*1650MM | |
仪器重量(KG) | 450KG |
>>>附件1:仪器选配件
仪器配件 | 1X镜筒(标配) | 0.5镜筒(选配) | |||
变倍镜头 | 0.7X-4.5X | 0.7X-4.5X | |||
附加镜头 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | |
0.5X(选) | 16.5X-97.5X | 16.2-2.6 | 8.3X-48.5X | 32.4-5.2 | 189 |
标配 | 33X-195X | 8.1-1.3 | 16.5X-97.5X | 16.2-2.6 | 95 |
附件2:仪器配置表
機型 | 全自动小型机器CNC-5040AH(全自动) |
CCD | 200W数字相机 1/2″CCD 摄像机放大倍率30-140X |
自动变倍鏡頭 | 全自动连续变倍高清镜头 |
自动测量軟體 | 全自动測量軟體(含視頻卡、光碟及加密鎖) |
光柵尺 | 三轴金属贴片尺 分辨率:X/Y/Z轴0.0002MM(0.2UM) |
LED光源 | 5环8区表面光源与透射光源LED冷光源、寿命长、亮度可调 |
數據處理器 | 自主研发控制器 |
丝杠 | 台湾上银高精度研磨级滚珠丝杠 |
马达 | 台湾闭环高性能伺服电机 |
大理石工作臺 | 00级济南青大理石 |
基座 | 00级济南青大理石 |
立柱 | 00级济南青大理石 |
附件3:连接电脑建议配置 (戴尔电脑)
配件名稱 | 品牌 品級 |
CPU | I3-9100处理器 3.6GHz) |
內存 | 8GB |
主板 | 技嘉工控板 |
硬盤 | 1TB 7200rpm 硬盘+256GB PCle SSD(固态硬盘) |
機箱電源 | DELL机箱 |
鍵盤鼠標 | DELL套装 |
顯示器 | DELL 24寸 |
>>>测量软件介绍:附详细软件介绍
B:CJ-3D测量软件主要功能如下:
(1) 元素测量:
能测量12种元素(点、直线、圆、圆弧、椭圆、矩形、槽形、○形环、距离、
角度、开云线,闭云线)。
特点:
测量方法多样(自动判别测量、采点测量﹐对比测量、公差对比测量。预置元素),
可以满足用户不同需求,大大提高使用的方便性和测量精度。
单点采集方法有多种﹕可鼠标采点,十字线寻边采点,放大采点。
能测量闭合云线的周长,面积及重心,使用三次插值算法,为目前最准测量云线的方法。
可以进行框选测量多圆,快速,准确的一次测量多个圆。
测量的数据可以保存为DXF档,或.BMP图片,及用户程序格式。
(2) 宏测量功能
宏测量功能就是,将一些测量,构造命令关联到一个按钮上。点击按钮,即开始执行宏测量功能,宏测量功能会自动完成构造动作,减少用户操作鼠标次数,提高工作效率。
要注意的是:宏测量不同于用户程序功能,宏测量不会记录光源,座标位置等测量状态。运行宏测量功能时,也不会移动工作台,打光等。软件提供了16组宏测量功能,用户可以自己编辑宏测量功能按钮的图标。宏测量功能的界面如下:

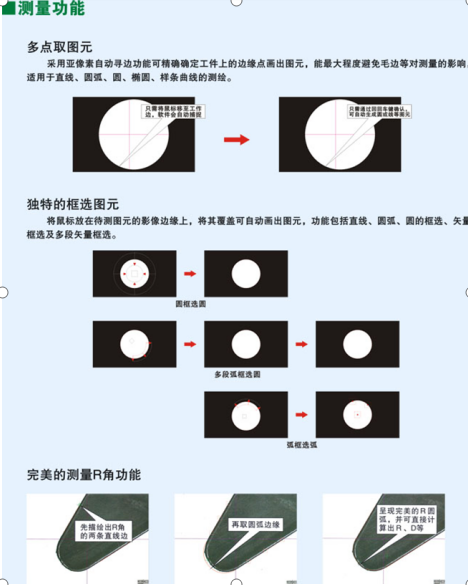

(3) 自动捕捉测量

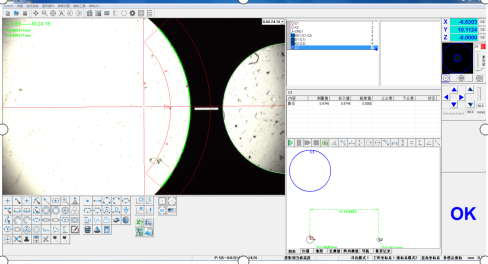

点击,然后用鼠标圆圈去套住工件的边缘,即可自动寻边得到线,圆或者弧.如下图,会自动框住圆.
(4) 元素构造:
元素构造功能强大。WM-3D元素构造提供10种构造法(【平移】、【旋转】、【提取】、【组合】、【平行】、【垂直】、【镜像】、【对称】、【相交】、【相切】)构造几何元素。WM-3D元素构造使得用户轻松应付一些难以测量的元素,从而提高工作效率。
MEGA 2D构造元素以元素类型为导向。有多种构造结果时,提供各种构造结果以供用户选择。比如:两点构造直线,可以将两点连起来形成一条直线,也可以求这两点的对称线,所以有两种构造方法.软件中会弹出如下界面:
选择组合法,点击确定,即将两点连线 选择对称法,点确定,即求两点的对称线
(5) 显示结果丰富

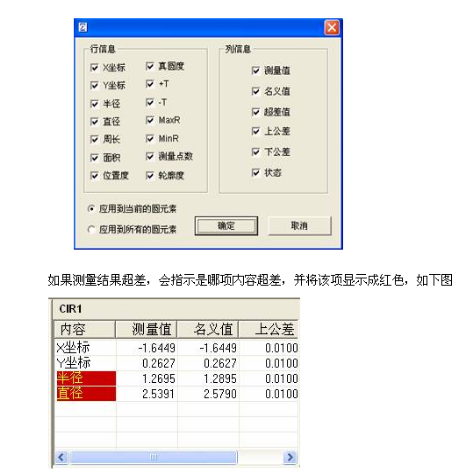

对各种元素的测量结果显示﹐其信息量大﹐能满足各种客户的需要。并可设置哪些内容显示,哪些内容不显示﹐也可以单个元素进行单独设置其显示信息。也可对同类元素进行设置,下图是圆元素的显示信息设置对话框

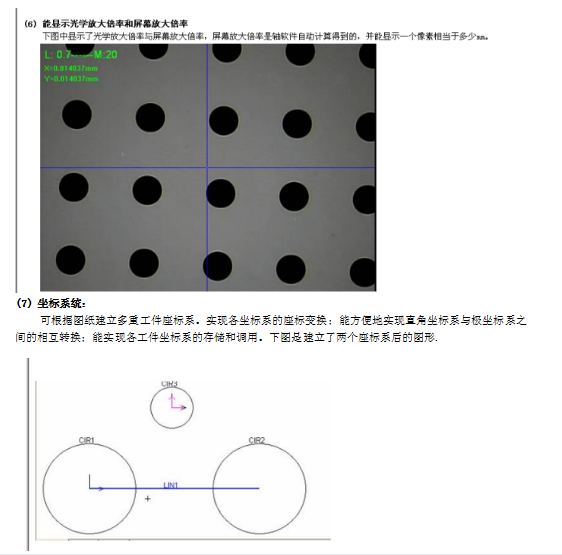

(6) 能显示光学放大倍率和屏幕放大倍率
下图中显示了光学放大倍率与屏幕放大倍率,屏幕放大倍率是轴软件自动计算得到的,并能显示一个像素相当于多少mm。
建立座标系后,如果选择了十字线旋转功能,十字线会作旋转,指示座标系的旋转方向
(8) 用户程序:
不受限制的用户程序记录、编辑、保存。呼出功能。WM-3D用户程序可以记录﹑编辑所有的用户动作,实现复制测量,大幅提高测量效率。
简易的用户程序教导方式,可复制教导步骤,强大的视觉化编辑功能,方便批量检测。
WM-3D使用教导程序模式记录用户程序。用户在第一次测量工件时,自动记录工件测量的用户程序,记录的用户程序能被保存到电脑以便能再次打开重新运行。
智能型方向指示器,指示下一步要测量的元素的位置,方便用户寻找目标。
可以设置是否在运行用户程序过程中进行自动对焦,在自动测量过程中,可以进行手动测量。
可以重新测量一个元素,以改变其测量方法,也可以编辑修改其测量的倍率,光源,寻边方法等。

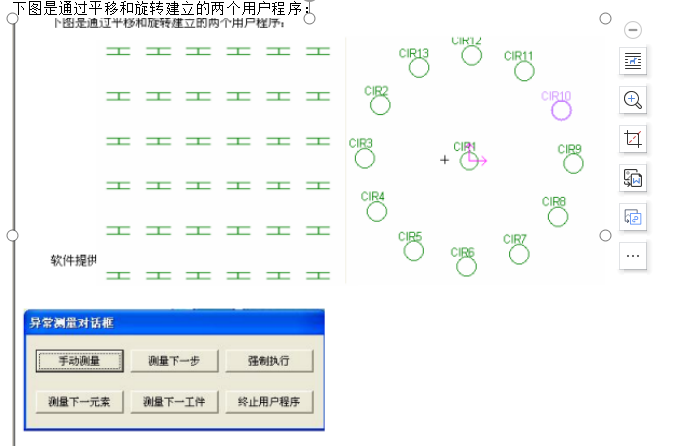

下图是通过平移和旋转建立的两个用户程序:
软件提供超差暂停功能和测量失败暂停功能,如果在运行用户程序时,出现测量异常,软件可以智能处理,比如,如果工件动了。会弹出如下对话框,让用户选择

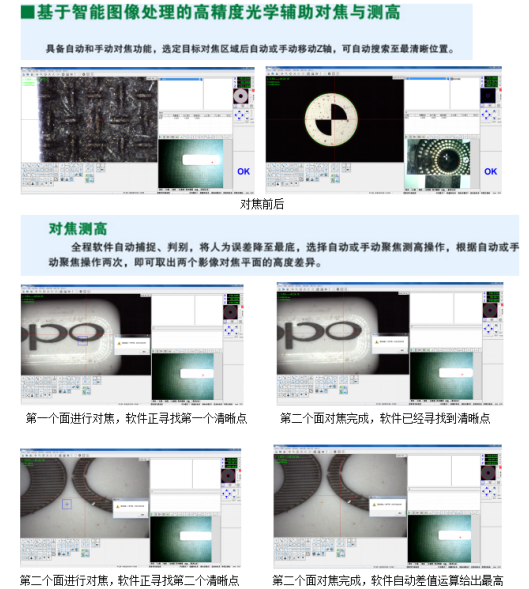

(9) 自动对焦功能
提供精准对焦和快速对焦功能,可以通过对焦测量高度值,或通过自动对焦得到当前的点座标。

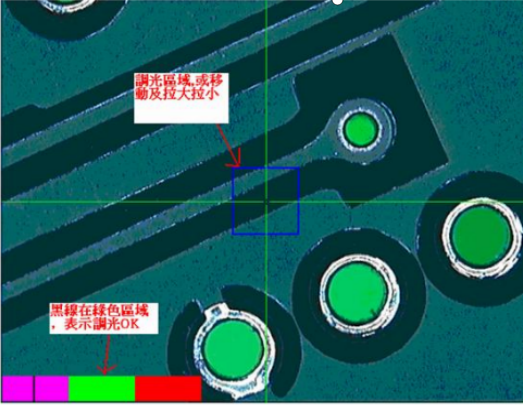

(10) 辅助调光
调光指示器,会指示用户什么时候光强最好﹐避免了因打光所带来的测量误差﹐提高了测量精度和测量效率。
(11) 程控光源
支持1*8到5*8区的程控光源。支持全亮,环亮,区亮,段亮控制模式。
( 12 ) 多种运动控制模式
软件提供七种运动的控制模式,方便用户移动工作台,分别为:用操作盒移动
工作台,在影像窗口点击鼠标中键,在影像窗口接住右键不放进行移动,在绘图窗口点
击鼠标中键,在元素列表窗口选择移到此处,在运动控制窗口区点击鼠标,输入座标值进行移动。

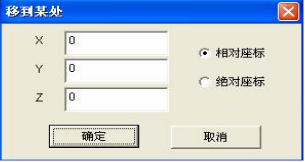

下图为输入座标值进行移动.
(13) 图形功能:
有完善的图形处理和显示功能(缩放、平移、视窗显示、局部放大、全屏显
示),使测量结果变得更加形象、直观,便于用户操作。滚动鼠标中键,放
大缩小图形,按住中键不放移动鼠标,则移动图形。
(14) 标注功能:
1.能直接在绘图区及影像区的元素图形上标注角度、距离、X方向距离、Y方向距
离、圆(弧)半径、圆(弧)直径、弧长。使用户一目了然。

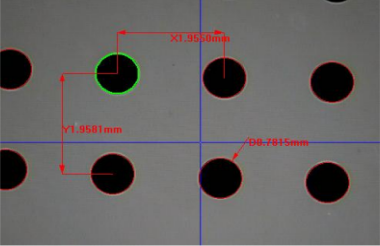

2. 影像窗口与画图窗口可以同步显示测量的元素和标注。可以隐藏影像窗口的绘制
的图形,可以同步删除,选择影像窗口和2D图形窗口的图形元素。下图为标注
两圆的X方向与Y方向距离,及圆的半径
(15) 系统误差修正:
软件带有系统误差修正功能。目前可对座标定位系统误差,垂直度系统误差,Z轴
直线度误差,镜头中心偏移进行补偿。对座标定位系统误差的补偿,有线性补偿和
区段补偿两种方法可供选用
下图为系统误差补偿菜单。

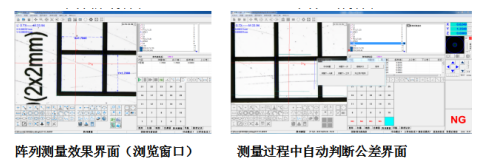

(16) 公差
完善的尺寸公差计算能力。可设置默认的公差带
符合国标的形位公差计算能力,能计算形状公差,真直度,圆、弧的真圆度。
位置公差计算包含位置度、平行度、垂直度、倾斜度及同心度﹐对称度。超差能自
动报警,并以红色警示。

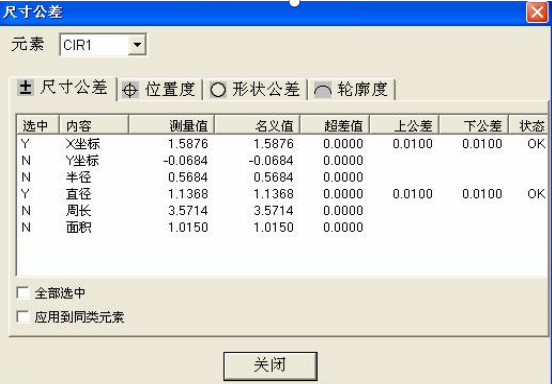

下图为圆的尺寸公差输入对话框:
(17) DXF档导入编程
导入DXF档后,软件会提示用户一步一步操作,当建立好工件座标系后,则DXF档导
入产生用户程式完成。软件会自动产生名元素的名义值。当运行用户程式时,将产生
DXF档与影像贴图对比。
(18) 语言转换:
现已准备好的“中文简体”、“中文繁体”与“英文”三种屏幕对话语言已能满足绝
大多数用户的需求。系统默认的语言与计算机操作系统相一致。用户可通过“参数设
置”实现中英文切换。
(19) 报表功能
测量数据可以导出到Excel、Word,AutoCAD,TXT中。
运行用户程序时,可将数据按行或列方式导入到Excel中。
导入到报表中时,可选择是否导出图形和位图。

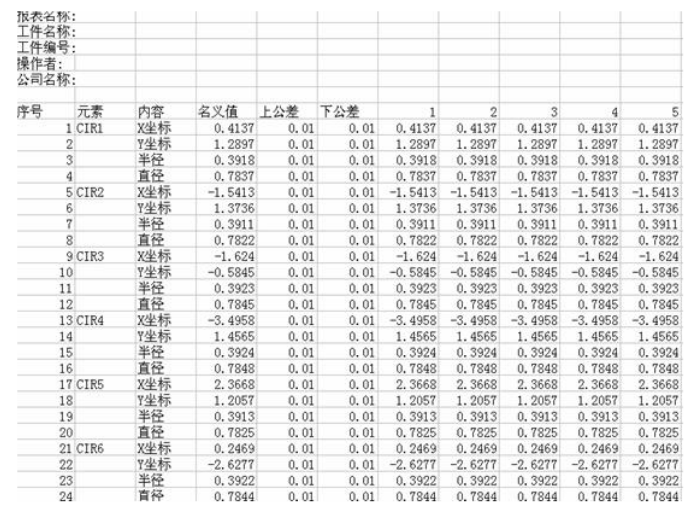

下图是同一个工件图片,测量五次后,自动导出到Excel中的报表
(20)在线SPC功能
WM-3D提供独立的,专业的SPC软件﹐进行测量数据的后续处理
测量软件与SPC软件无缝连接﹐测量软件完成测量后,自动将数据导入到SPC数据库﹐不需要人工再输入﹐所有的管制界限的设置全部在测量软件中完成﹐SPC软件无需再设置﹐从而大大提高效率。SPC提供制程用和分析用管制图。提供的管制图有:平均数全距管制图,平均数标准差管制图,中位数全距管制图,个别值与移动平均值管制图,直方图,cpk推移图,规格标准差管制图,制程标准差管制图,标准差比较图,制程建议分析图等。对生成的图形可以利用八大判定规则进行判定。其图表及数据可打印及导入到Excel中。
下图为选择图表类型的对话框:
(21) 帮助系统
CJ-3D提供完备的帮助系统。帮助不熟悉软件的用户﹐快速掌握软件的使用。
仪器运行环境 (参考)
一、溫度与湿度: |
1.溫度:20-25℃,最佳:22℃ |
2.相对湿度:50%-60%,最佳:55% |
3.机房最大溫度变化率:10℃/小時 |
4.北部地方气候干燥,建议使用加湿器 |
5.南方地区气候潮湿,建议使用去湿器 |
二、机房散热量計算: |
1.保持机房內电脑系統操作于最佳溫度、湿度空间,必須計算电脑房內总散热量, 其包括机房內机器散热量总和(灯光普通照明灯可忽略不計) |
2.人员散热量:每人平均600BTY/小时 |
3.未来扩充的设备(略) |
4.机房空间散热量:50BTY/平方英尺 |
三、空气含尘量: |
机房应保持清洁,空气中大于0.5MLXPOV的杂质在每立方英尺不多于45000 |
個,若空气灰尘過多,很容易造成资源读写错误及磁片机中磁片或读写磁頭毀损。 |
四、机房颤动度: |
机房内颤动度不得高于0.5T,机房內产生震动的机器避免放置在一起,因顫 动將使机器內机械部分、接头、主机面板接触部分产生松动而造成机器不正常。 |
五、电源: |
AC220V/AC110V |
