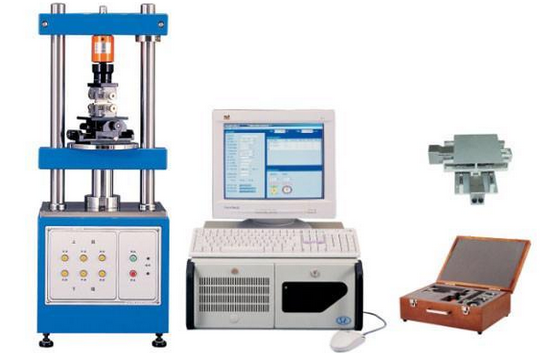

产品名称：全自动插拔力试验机

产品型号：CJ-CB01

一、 机器规格：

规 定 最 大 荷 重：50KG  20KG  10KG   5KG  2KG（任选1个）。

最  小  分  解   度：0.01或0.001

机台两柱内距：240mm

最小显示行程：0.01或0.001

最小显示荷重：0.01或0.001

最 大 测 定 高 度：150mm

最 小 微 调 距 离：0.01mm

测 定 速 度 范 围： 0-300mm/min/ 0-1000mm/min(选购)

阻抗范围：0-3000Ω

 X.Y 轴移 动范 围：0-75mm、

传动机构：滚珠螺杆

驱动马达：高精度电机

外观尺寸：400*300*1100mm

重量：75Kg（机台）

电源：AC220V

二、功能用途：

解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。

本机器适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用WINDOWS，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等）

三、测试项目：

★连接器插拔寿命衰减曲线分析的测试；

★连接器整排插拔测试、单PIN保持力测试；

★连接器产品的插入力与位移量、及拔出力与位移量测试；

★连接器单孔插拔试验

★连接器NORMAL FORCE(正向力)测试

★一般压缩，拉伸破坏试验

四、机器特点：

  ※  可列印储存图形（插拔位移曲线图，寿命曲线图，检查报表）

※  测试资料储存于硬碟（每一笔资料皆可储存，不限次数）

※  测试条件皆件由电脑画面设定，方便且快速（含插拔行程，速度，暂停时间等）

※  检验报表抬头内容可随时修改（中英文皆可）

※  检验报表可转换为Word  Excel等文书报表格式。

※  软件版本可实现中，英文，繁体，三种文字版本自由转换。

※  搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」

五、仪器保护装置：

a.仪器设备三层自动超载保护

b.紧急停机装置、机械上下行程限定装置。

c.软件设定参数最大值限定上限保护。

d.传感器设定力值上限保护。

六、仪器设备主要配置如下：

1.设备主机

2.电脑

3.17寸显示器

4.专业软件

七、仪器软件操作界面：

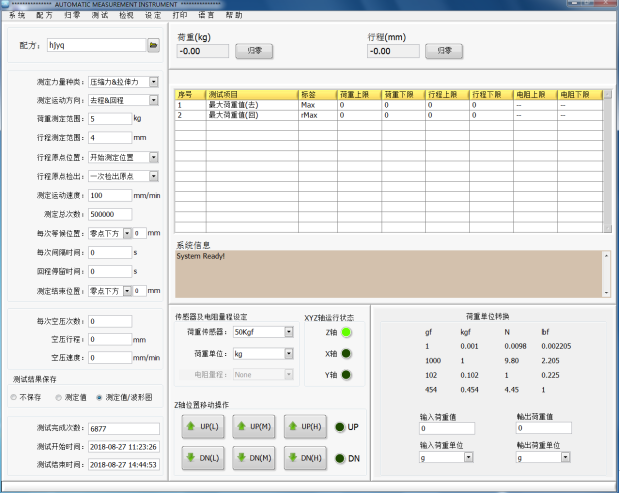

7.1、进入软件后，设置参数界面图如下：

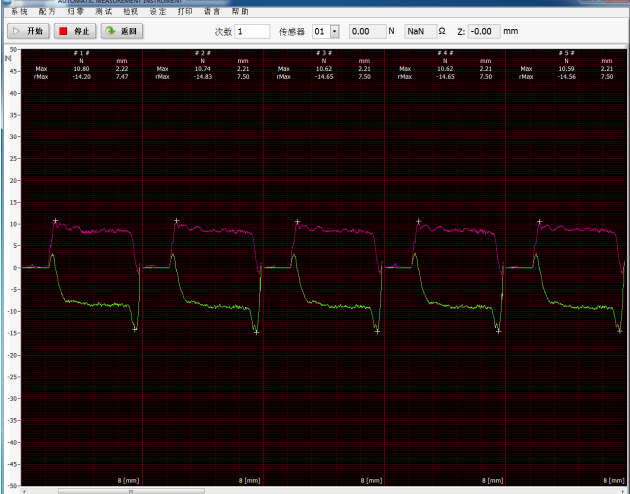

7.2、进入测试执行画面曲线图形及数据显示界面如下：

7.3、打印波形图如下：

7.4、打印文字报表图如下：
